SFP-GE-SX-MM850-D

SFP-GE-SX-MM850-D

一、参数规格

参数名称 详细说明

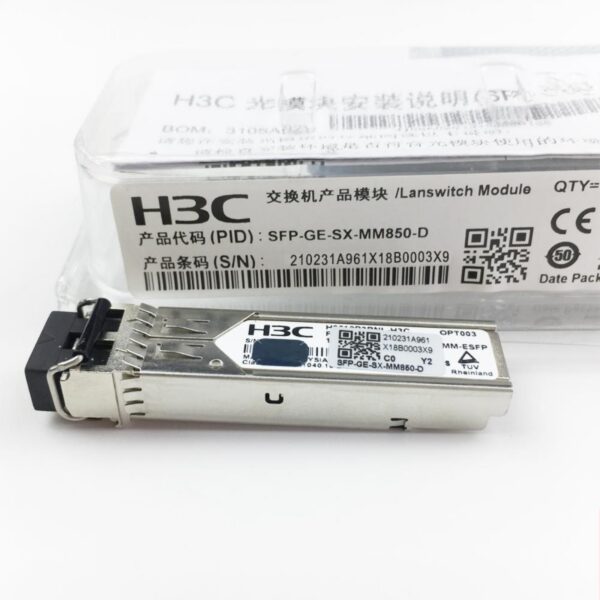

模块型号 华三（H3C）SFP-GE-SX-MM850-D（千兆多模 SFP 光模块，“D” 代表支持 DDM 数字诊断功能）
产品类别 SFP 封装千兆以太网光模块（Gigabit Ethernet SFP Transceiver），多模光纤传输
传输速率（Data Rate） 1.25Gbps（兼容 1000BASE-SX 标准，支持全双工通信）
兼容协议（Compliant Standard） IEEE 802.3z（1000BASE-SX）、SFF-8472（数字诊断）、SFP MSA 协议
封装形式（Form Factor） 标准 SFP 封装，尺寸：56.5mm（长）×13.4mm（宽）×8.5mm（高），支持热插拔（Hot-Swappable）

二、传输性能

参数名称 详细说明
波长（Wavelength） 850nm（VCSEL 激光器，垂直腔面发射激光技术，适合多模光纤传输）
传输介质（Transmission Medium） 多模光纤（MMF），支持 OM2（50/125μm）、OM3（50/125μm）、OM4（50/125μm）
最大传输距离（Max Distance） – OM2 光纤：550 米（1000BASE-SX 标准距离）
– OM3 光纤：300 米（万兆光纤降级使用，千兆速率下）
– OM4 光纤：400 米（低损耗多模光纤，千兆速率下）
发射光功率（TX Power） 典型值 – 9.5~-3dBm（最小 – 11dBm，最大 – 2dBm），确保信号覆盖全距离范围
接收灵敏度（RX Sensitivity） 典型值 – 17dBm（最小 – 19dBm），弱光信号接收能力稳定
过载光功率（Overload Power） 0dBm（最大输入光功率，避免信号饱和）

三、接口与物理特性

参数名称 详细说明
接口类型（Connector Type） LC 双工接口（低插入损耗，兼容 LC/PC 光纤连接器）
数字诊断（DDM/DOM） 支持（符合 SFF-8472 标准），实时监控：光功率（TX/RX）、模块温度、供电电压、激光器偏置电流，便于远程运维与故障预警
信号编码（Signal Encoding） 8B/10B 编码，符合 IEEE 802.3z 标准，确保数据传输完整性

四、环境与可靠性

参数名称 详细说明
工作温度（Operating Temp） 商业级（Commercial Grade）：0℃~70℃，适用于机房、数据中心等恒温环境
存储温度（Storage Temp） -40℃~85℃，满足长期运输与库存需求，性能无衰减
相对湿度（Relative Humidity） 5%~95%（无冷凝），适配潮湿或干燥场景
冲击与振动（Shock & Vibration） 符合 IEC 60068-2-27（冲击）、IEC 60068-2-6（振动）标准，设备搬运后稳定运行
功耗（Power Consumption） 典型值 1.0W（最大 1.5W），低功耗设计，降低设备散热压力
合规认证（Compliance） 符合 RoHS 2.0（环保）、CE（欧盟电磁兼容）、FCC Part 15 Class B（美国电磁兼容）、IEC 60825-1 Class 1（激光安全）

五、设备兼容性

主流适配华三设备：

  • 交换机系列：H3C S5130S、S5560X、S6520X、S6800 系列，支持即插即用
  • 路由器系列：H3C MSR3600、MSR4600 系列，需固件版本 V7.1.0 及以上
  • 服务器 / 存储：H3C UniServer R4900 G5、H3C UIS 系列超融合设备

第三方设备兼容：

  • 兼容思科 Catalyst 3850、华为 S5720 等支持 SFP 插槽的设备，部分场景需手动配置端口速率（speed 1000 + duplex full）

六、核心应用场景

  1. 企业园区网：接入层交换机与汇聚层交换机的短距互联（如办公楼宇间 500 米内光纤连接）
  2. 数据中心：机柜内服务器与 TOR 交换机的千兆链路（利用 OM3/OM4 光纤提升抗干扰性）
  3. 安防监控：高清摄像头（4K/8K）的光纤回传链路，支持多设备并发传输
  4. 机房改造：替代铜缆模块（如 SFP-GE-T），解决长距离（>100 米）铜缆传输损耗问题
