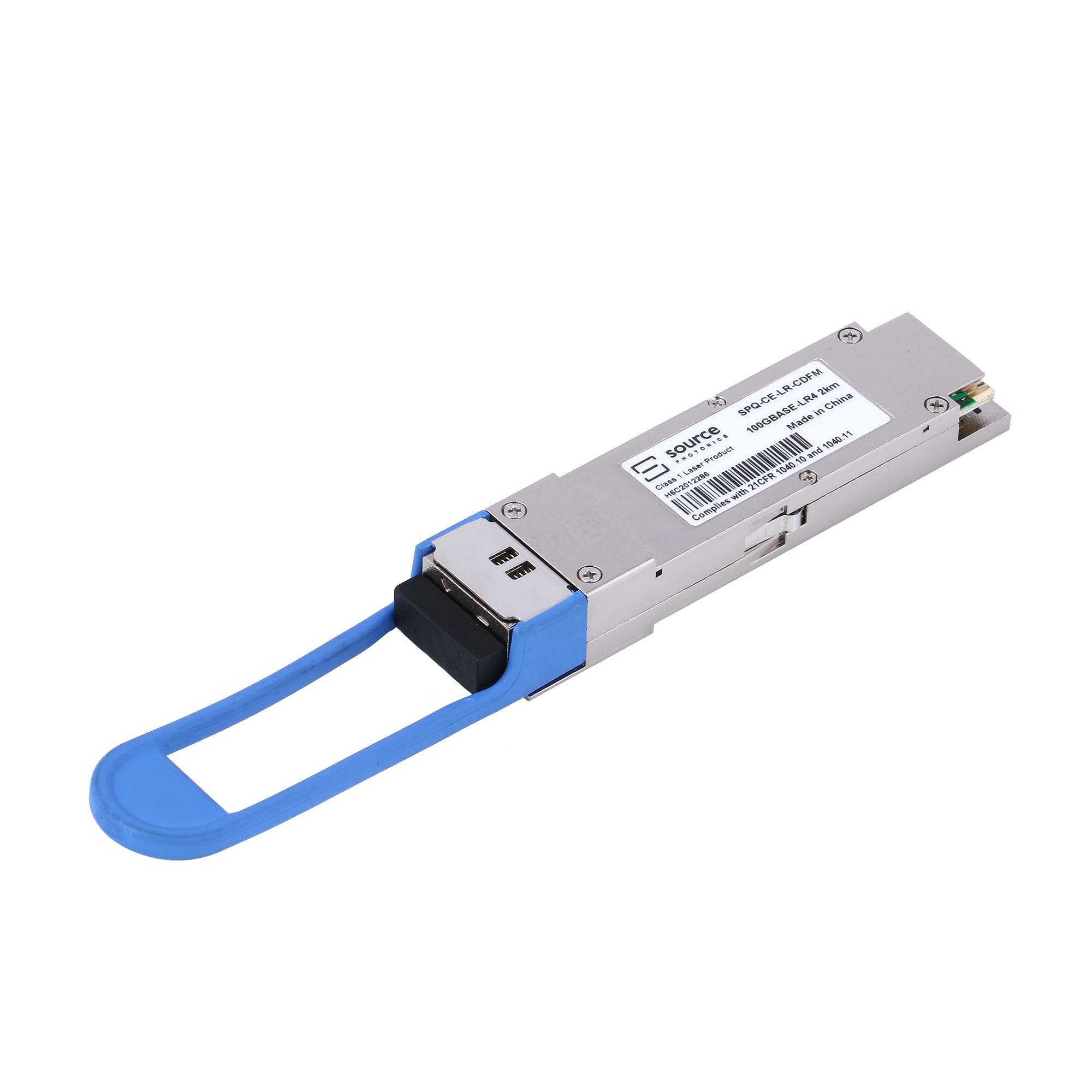

SPQ-CE-LR-CDFN

一、基础参数

• 封装形式：QSFP28（Quad Small Form-factor Pluggable 28），符合行业标准 SFF-8661 和 SFF-8636。
• 接口类型：双工 LC 接口，支持单模光纤（SMF）连接。
• 传输速率：
  • 支持 103.125 Gbps 速率，兼容 100G Ethernet（IEEE 802.3 100GBASE-LR4）和 4x25G 通道复用。
  • 部分兼容型号可支持 112.2 Gbps（如 4x32G Fibre Channel）。

二、光学特性

• 波长与传输距离：
  • 采用 CWDM4 波长方案（1271 nm、1291 nm、1311 nm、1331 nm），支持 2 km 单模光纤传输。
  • 光预算为 3.5 dB，典型应用场景包括数据中心互连（DCI）和城域网（MAN）。
• 激光与接收器：
  • 发射端采用 EML（电吸收调制激光器），接收端为 PIN 光电二极管，确保高灵敏度和稳定性。

三、电气与环境参数

• 功耗：最大功耗 3.5 W，满足低功耗设计需求。
• 工作温度：
  • 0°C 至 +70°C，适用于标准商业环境。
  • 部分兼容型号支持扩展温度范围（需额外确认）。
• 数字诊断（DDM）：支持 DDM/DOM（数字诊断监控），可实时监测光功率、温度、电压等关键指标。

四、协议与兼容性

• 标准合规性：
  • 符合 IEEE 802.3 100GBASE-LR4 标准，支持 FEC（前向纠错）。
  • 兼容 QSFP28 MSA、CWDM4 MSA 和 CLR4 Alliance 规范。
  • 满足 RoHS 和 CE 认证，符合欧盟环保要求。
• 应用场景：
  • 数据中心核心网络、园区网骨干、5G 基站回传等长距离传输场景。

五、封装与设计

• CDFN 封装：
  • 采用 紧凑型双侧无引脚扁平封装（CDFN），相比传统 QFN 封装焊接难度更低，提升生产良率。
  • 支持热插拔，便于现场维护和升级。

六、同类型号对比

• 与 SPQ-CE-LR-CDFB 对比：
  • CDFB 型号支持 10 km 传输（需搭配特定光纤），而 CDFN 聚焦于 2 km 中距离场景，功耗和成本更优。
• 与 SPQ-4E-DR-CDFK 对比：
  • 后者为 400G QSFP-DD 封装，而 CDFN 定位于 100G 主流市场，适用于预算有限的部署。

七、采购与兼容性建议

• 原厂与兼容方案：
  • 原厂模块提供 100% 兼容性，兼容思科、华为等主流交换机。
  • 第三方兼容模块（如 EdgeOptic 产品）在参数一致的前提下可降低成本，但需验证设备兼容性。
• 选型注意事项：
  • 确认光纤类型（如 G.652D 或 G.657A2）和链路衰减，避免超出光预算。
  • 优先选择支持 DDM 的型号，便于网络监控和故障排查。
