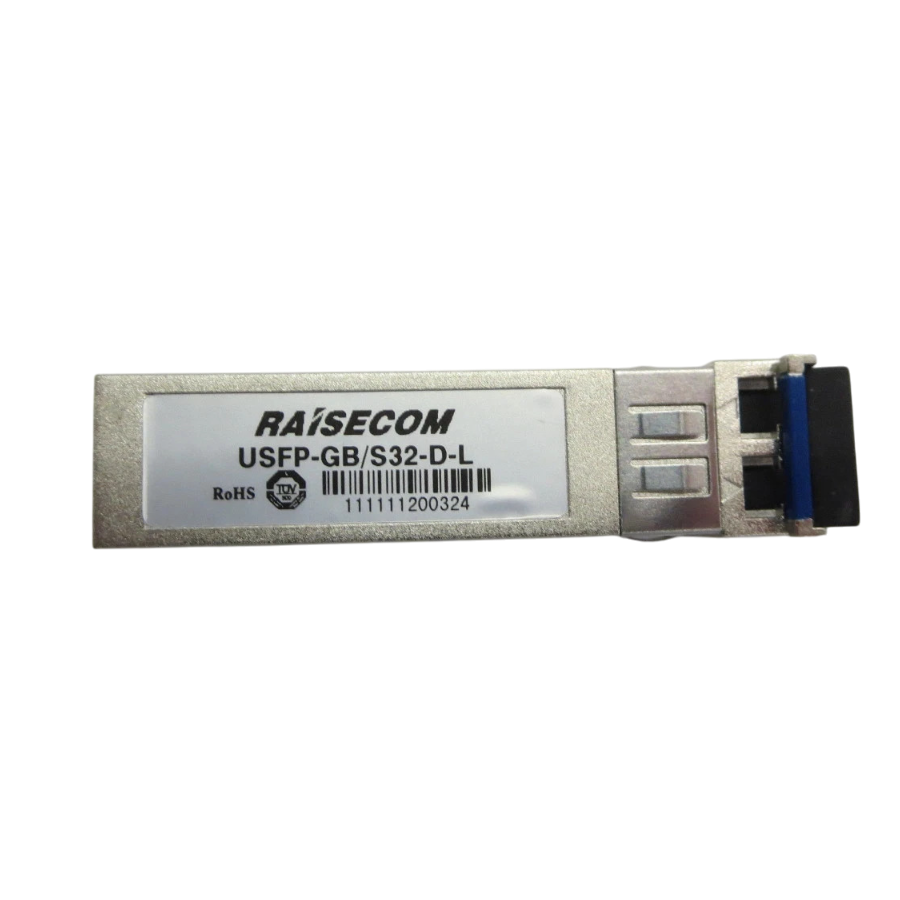

USFP-GB/S32-D-L

核心参数与功能

1. 封装与接口
   • 封装类型：USFP（类 SFP 小型可插拔封装，支持热插拔）。
   • 光接口：双纤 LC 接口，适配单模光纤（SMF）。
   • 电接口：兼容标准 SFP 电口协议，支持 TTL 逻辑电平。
2. 传输性能
   • 速率：1.25 Gbps（兼容 1000BASE-LX、1000BASE-ZX 等协议）。
   • 波长：
     • 主流推测：1310 nm（单模 DFB 激光器），支持 OS2 单模光纤。
     • 长距优化：若为 1550 nm 波长，传输距离可能进一步延长至 80 公里（需结合型号后缀确认）。
   • 传输距离：
     • 典型值：32 公里（基于 OS2 光纤，需确认具体型号参数）。
     • 极限值：部分兼容型号（如 USFP-GB/S3-I）支持 80 公里传输，推测 S32 可能为 32 公里定制版本。
   • 数字诊断：支持 SFF-8472 协议，可监控光功率、温度、电压等参数。
3. 电气与环境
   • 供电：单路 + 3.3V 电源，功耗≤1.5W。
   • 工作温度：
     • 商业级：0°C~70°C（默认）。
     • 工业级：-40°C~85°C（需确认型号后缀是否含 “I”）。
   • 防护等级：金属外壳，抗电磁干扰（EMI），符合 RoHS 环保标准。
4. 兼容性与应用
   • 协议支持：1000BASE-LX、1000BASE-ZX、SDH/SONET（可选）。
   • 设备兼容：适配瑞斯康达局端机框及主流品牌交换机（如华为、H3C）。
   • 场景覆盖：城域网长距互联、5G 基站回传、企业园区网骨干链路（≤32 公里）。

关键技术特性

• 长距优化设计：
  通过提升光功率（典型 Tx 功率 – 2~3 dBm）和匹配高灵敏度接收（Rx 灵敏度≤-31 dBm），可突破传统单模模块 20 公里限制，实现 32 公里传输。
• 双纤全双工通信：
  双纤 LC 接口避免单纤双向（BIDI）模块的波长配对复杂性，适合高可靠性场景。
• 工业级可靠性：
  工业型号（如后缀含 “I”）支持宽温、高湿度环境（5%~95% 无凝露），满足电力、交通等严苛工业需求。

选型与使用建议

1. 光纤匹配：
   • 优先使用 OS2 单模光纤（衰减≤0.35 dB/km@1310 nm），以确保 32 公里传输稳定性。
   • 避免混用 G.652D 与 G.655 光纤，可能导致色散超标。
2. 兼容性验证：
   • 部分交换机（如 H3C S5024PV5-EI）需通过厂商兼容性测试，建议优先选择瑞斯康达原厂模块或经认证的兼容型号。
   • 若需单纤传输，可替换为 USFP-GB/SSxx-D-R 系列单纤双向模块（需配对波长）。
3. 故障排查：
   • 通过 DDM 监控 检查光功率：
     • Tx 功率正常范围：-9~-3 dBm（1310 nm）或 – 5~0 dBm（1550 nm）。
     • Rx 灵敏度：≤-31 dBm（过载点≥-3 dBm）。
   • 若链路中断，需检查光纤端面清洁度及熔接点损耗（建议≤0.3 dB）。

参数不确定性说明

1. 波长与距离关联：
   若 USFP-GB/S32-D-L 采用 1550 nm 波长，传输距离可能达到 80 公里（如 USFP-Gb/S3-I 参数），需通过型号后缀或官方文档确认。
2. 工业级温度支持：
   标准商业级模块默认工作温度为 0°C~70°C，若需 – 40°C~85°C 宽温，需确认型号是否为 USFP-GB/S32-D-L-I。
3. 厂商定制差异：
   部分运营商定制版本可能调整光功率或增加特定协议支持（如 CWDM/DWDM），建议以瑞斯康达技术支持提供的参数为准。
