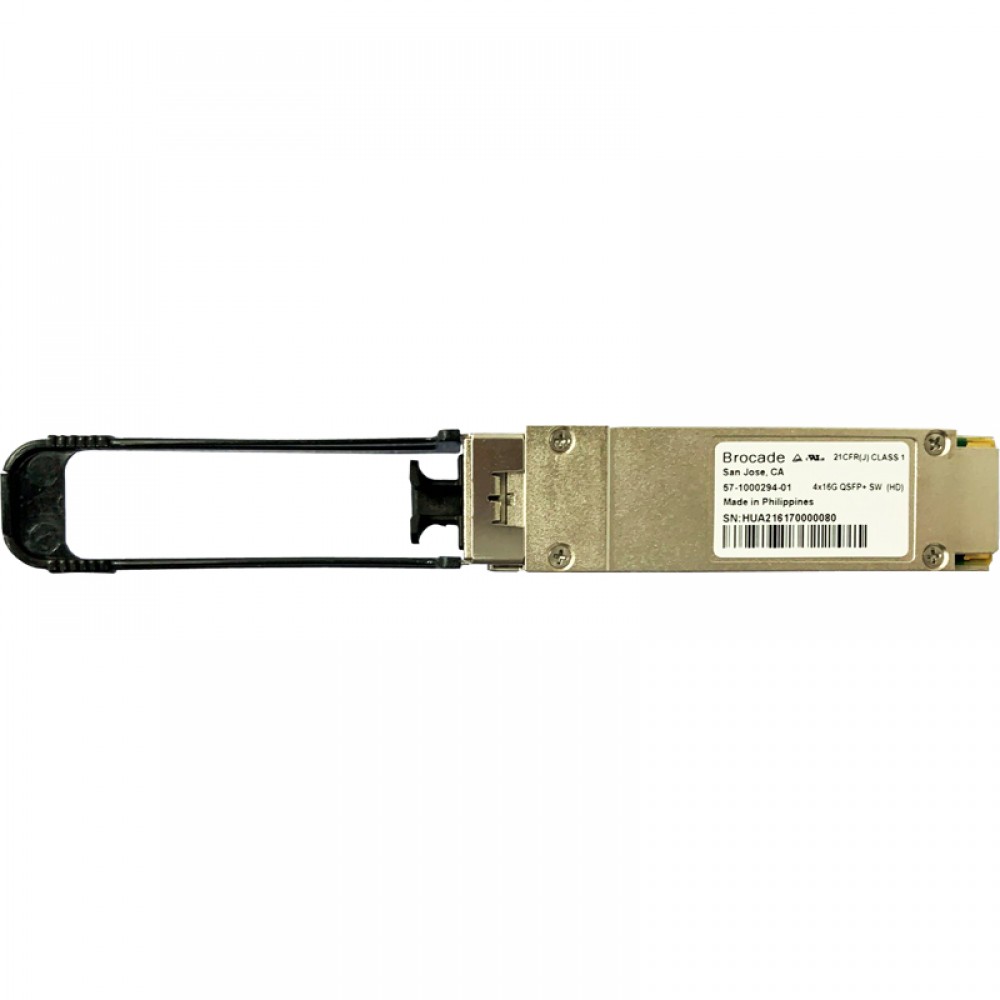

57-1000294-01（XBR-000245）

一、基本参数

• 模块类型：QSFP + 封装（四通道小型可热插拔），符合 QSFP+ MSA 多源协议及光纤通道行业标准
• 传输速率：四通道并行传输，每通道 16Gbps，总带宽 64Gbps，支持 16G Fibre Channel（FC）速率
• 协议兼容：兼容 16G FC 标准（FC-PI-5 规范）、SFF-8436 协议，支持向下兼容 8G/4G FC 速率自适应
• 接口类型：MPO/MTP 多模光纤接口（12 芯，双工），采用 PC/UPC 抛光工艺

二、光学特性

• 中心波长：850nm（VCSEL 激光器，垂直腔面发射激光技术）
• 发射功率：-5.5 ~ 0 dBm（典型值 – 2.5 dBm）
• 接收灵敏度：≤ -14 dBm（最大接收功率 0 dBm）
• 功率预算：≥ 8.5 dB
• 激光器等级：Class 1 安全级激光产品，符合 IEC 60825-1 激光安全标准

三、传输距离

• OM3 多模光纤（50μm，2000 MHz・km）：最长 100 米 @16Gbps
• OM4 多模光纤（50μm，4700 MHz・km）：最长 150 米 @16Gbps
• OM2 多模光纤（50μm，500 MHz・km）：最长 30 米 @16Gbps（仅支持降级速率）
• 不支持单模光纤，仅限多模光纤传输

四、功能特性

• 数字诊断（DDM/DOM）：支持实时监测光功率、模块温度、供电电压、激光器偏置电流等参数，通过 I²C 总线通信
• 热插拔支持：无需中断设备运行即可安装 / 更换，符合 SFF-8436 热插拔规范
• 速率自适应：自动兼容 8G/4G FC 速率，适配不同代际 FC 网络设备
• 兼容性：专为博科光纤通道交换机设计，兼容 Brocade 6505、6510、VDX 6740 等系列交换机，支持主流存储设备（如 EMC、NetApp）互联

五、环境与功耗

• 工作温度：0°C ~ 70°C（商业级温度范围）
• 存储温度：-40°C ~ 85°C
• 供电电压：3.3V 直流供电（±5% 容差）
• 最大功耗：≤ 3.5W

六、应用场景

• 企业级存储区域网络（FC SAN）核心链路
• 数据中心存储设备（阵列、磁带库）与 FC 交换机互联
• 高带宽需求的虚拟化环境存储网络
• 16G FC 网络升级与扩展（兼容原有 8G/4G 基础设施）
