XVR-10163-20

XVR-10163-20

一、基础规格（Basic Specifications）

参数名称 详细说明

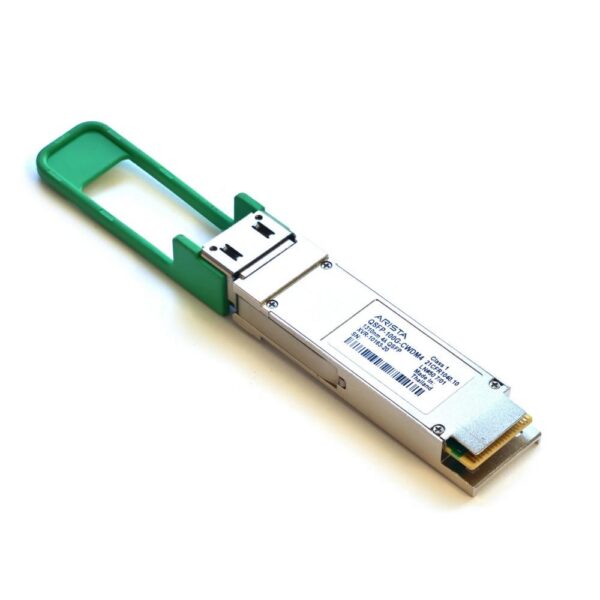

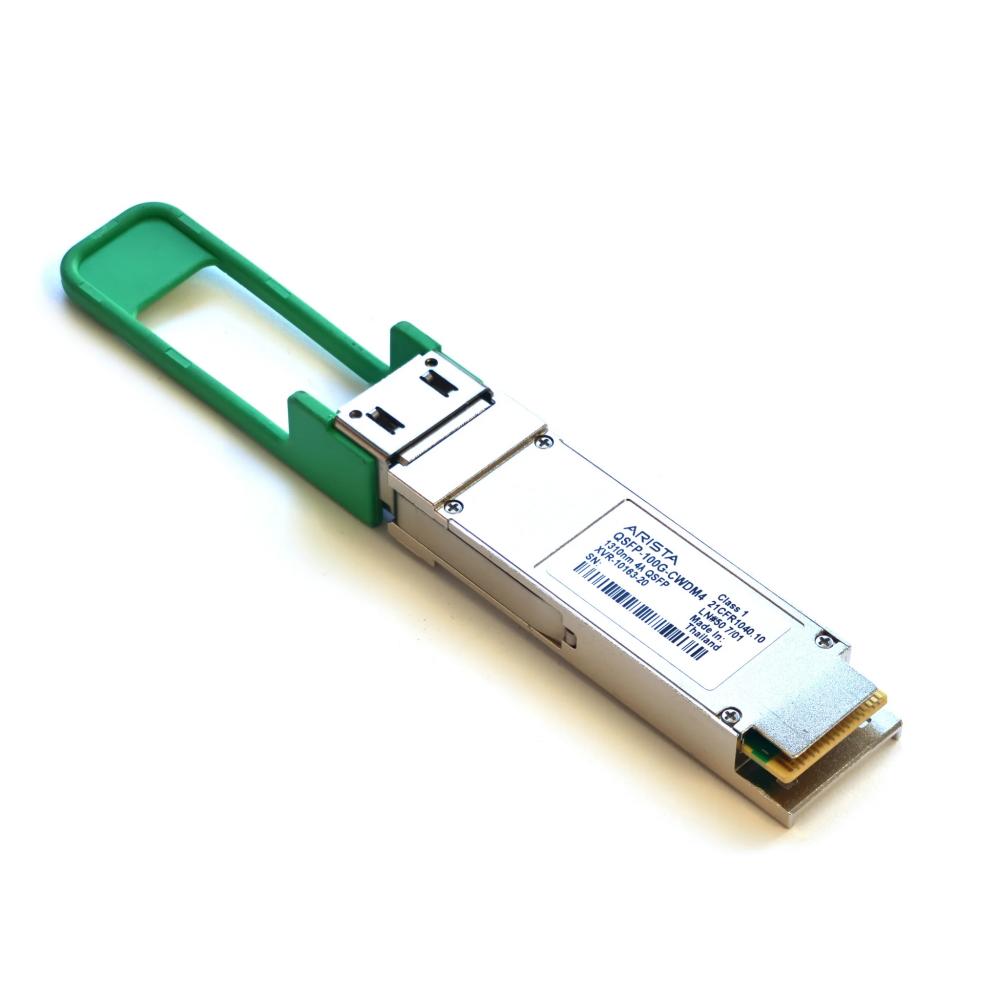

模块型号 ARISTA XVR-10163-20（100GBASE-CWDM4 QSFP28 光模块，支持 100G/40G 双速率）
产品类别 QSFP28 封装 100G 以太网光模块（100Gigabit Ethernet QSFP28 Transceiver），单模光纤传输
传输速率（Data Rate） 100Gbps（4×25Gbps 通道聚合），兼容 40Gbps（向下兼容，需设备支持）
兼容协议（Compliant Standard） IEEE 802.3bm（100GBASE-CWDM4）、QSFP28 MSA、CWDM4 MSA 标准
封装形式（Form Factor） QSFP28（Quad Small Form-factor Pluggable 28），尺寸：88.4mm（长）×48.5mm（宽）×13.6mm（高），支持热插拔

二、传输性能（Transmission Performance）

参数名称 详细说明
波长（Wavelength） CWDM4 四波长：1271nm、1291nm、1311nm、1331nm（符合 ITU-T G.694.2 标准）
传输介质（Transmission Medium） 单模光纤（SMF），建议使用 OS2 级光纤，支持 G.652D/G.657A2 光纤
最大传输距离（Max Distance） 2 公里（单模光纤，需设备支持 FEC 前向纠错）
发射光功率（TX Power） -6.5~-2.5dBm（每通道），确保信号覆盖全距离范围
接收灵敏度（RX Sensitivity） -11.5dBm（典型值），弱光信号接收能力稳定
过载光功率（Overload Power） -3dBm（最大输入光功率，避免信号饱和）

三、接口与物理特性（Interface & Physical Features）

参数名称 详细说明
接口类型（Connector Type） 双工 LC 接口（低插入损耗≤0.5dB，兼容 LC/PC 光纤连接器）
数字诊断（DDM/DOM） 支持（符合 SFF-8472 标准），实时监控：光功率（TX/RX）、模块温度、供电电压、激光器偏置电流，便于远程运维与故障预警
信号编码（Signal Encoding） 8B/10B 编码（100GBASE-CWDM4 标准），确保数据传输完整性
功耗（Power Consumption） 典型值 3.5W（最大 4.0W），支持低功耗模式（LPM），降低设备散热压力

四、环境与可靠性（Environmental & Reliability）

参数名称 详细说明
工作温度（Operating Temp） 商业级（Commercial Grade）：0℃~70℃，适用于数据中心、机房等恒温环境
存储温度（Storage Temp） -40℃~85℃，满足长期运输与库存需求，性能无衰减
相对湿度（Relative Humidity） 5%~95%（无冷凝），适配潮湿或干燥场景
冲击与振动（Shock & Vibration） 符合 IEC 60068-2-27（冲击）、IEC 60068-2-6（振动）标准，设备搬运后稳定运行
合规认证（Compliance） 符合 RoHS 2.0（环保）、CE（欧盟电磁兼容）、FCC Part 15 Class B（美国电磁兼容）、IEC 60825-1 Class 1（激光安全）

五、设备兼容性（Device Compatibility）

主流适配 Arista 设备：

  • 交换机系列：Arista 7000 系列（如 7050X3、7280R3）、7300 系列（如 7368X3）、7500 系列（如 7508R），支持即插即用
  • 路由器系列：Arista 7060X3、7060CX3 系列，需固件版本 EOS 4.24 及以上
  • 服务器 / 存储：Arista 7150S 系列服务器网卡，支持 PCIe 4.0 接口

第三方设备兼容：

  • 兼容思科 Nexus 9000 系列、华为 CloudEngine 16800 系列等支持 QSFP28 插槽的设备，需手动配置端口速率（speed 100000 + duplex full）

六、核心应用场景（Key Application Scenarios）

  1. 数据中心互联（DCI）：园区网核心层与数据中心的 2 公里内单模光纤连接，支持 100Gbps 高速传输
  2. 城域接入网：电信运营商基站与汇聚节点的长距链路（如 2 公里内的光纤回传）
  3. 高性能计算（HPC）：超算集群节点间的低延迟互联，支持并行计算数据交换
  4. 金融交易网络：证券交易所核心系统的高频交易链路，确保微秒级数据传输稳定性
